Реле времени статическое РСВм-160, РСВм-255, РСВм-260
Предназначено для использования в промышленной аппаратуре различного назначения для получения выдержек времени в сх-х автоматики и релейной защиты
Реле предназначено для использования в промышленной аппаратуре различного назначения для получения выдержек времени в схемах автоматики и релейной защиты.
Основные параметры
| Наименование параметра | Тип реле | |||
| РСВм-160 | РСВм-260 | РСВм-255 | ||
| Управляющее воздействие | Подача напряжения питания | Снятие напряжен. питания | ||
| Номинальное напряжение питания, В - постоянного тока - переменного тока частотой 50,60 Гц |
110, 220 | – | ||
| – | 110, 220, 380 | |||
| Выходные контакты: - переключающий мгновенного действия - скользящий с выдержкой времени - замыкающий с выдержкой времени - размыкающий с выдержкой времени после снятия напряжения питания |
1 1 |
|||
| 1 | – | |||
| – | 1 | |||
| Способ регулировки выдержки времени | Ступенчатый | |||
| Пределы регулирования уставок | 0,1 с – 30 мин | 0,1 с – 30 с | ||
| Дискретность регулирования уставки по диапазонам: (0,1 – 1,0) с, мин (0,3 – 3,0) с, мин (1,0 – 10) с, мин (3,0 – 30) с, мин |
0,01 с, мин 0,03 с, мин 0,1 с, мин 0,3 с, мин |
0,01 с 0,03 с 0,1 с 0,3 с |
||
| Класс точности | 5 | |||
| Длительно допустимый ток контактов, А | 5 | |||
| Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В - в цепях пост. тока с постоянной времени индуктивной нагрузки не более 0,02 с, при токе до 0,23 А, Вт - в цепях переменного тока с коэффициентом мощности 0,4, при токе до 0,5А, ВА |
50 110 |
|||
| Напряжение возврата ,% от номинального | 40 | 25 | ||
| Потребляемая мощность реле не более | 5 Вт | 5 ВА | ||
| Коммутационная износостойкость, циклы ВО | 20 000 | |||
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) | |||
| Габаритные размеры не более, мм | 94х128х90 | |||
| Масса реле не более, кг | 1 | |||
Конструктивное исполнение
Реле выполнены с использованием современной микроэлектронной базы. Для переключения уставок времени применены микровыключатели, что удобнее и надёжнее перемычек. Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Конструкцией не предусмотрено пломбирование реле.
Структура условного обозначения
| РСВм - | 160 | - | 220 | - | 5 | - | УХЛ4 | - | ТУ 3425-003-61928911-2010 |
| 1 | 2 | 3 | 4 | 5 |
где РСВм - реле статическое времени; м-модернизированное;
1. типоисполнение реле:
- 160 - постоянного тока с выдержкой на срабатывание;
- 260 - переменного тока с выдержкой на срабатывание;
- 255 - переменного тока с выдержкой на отпадание;
2. номинальное напряжение питания постоянного или переменного тока:
- 110 - 110 В;
- 220 - 220 В;
- 380 - 380 В;
3. вид присоединения внешних проводников:
- 1 - переднее;
- 5 - заднее винтом;
- 3 - заднее шпилькой;
4. климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150;
5. условное обозначение ТУ.

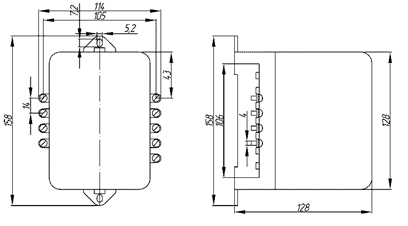

Рис.1. Габаритные, установочные и присоединительные размеры реле типа РСВм-255, РСВм-160, РСВм-260.
а - переднее присоединение; б - заднее присоединение.
 |
 |
| Рис.2. Схема электрическая подключения реле типа РСВм-160, РСВм-260 | Рис.3. Схема электрическая подключения реле типа РСВм-255 |
